ACTIVATED CARBON
GASES ADSORPTION DEVICE
活性炭廢氣吸附裝置
工作原理
活性炭是一種黑色粉狀、粒狀或丸狀的無定形具有多孔的炭。主要成份為炭，還含有少量氧、氫、硫、氮、氯。也具 有石墨那樣的精細結構，只是晶粒較小，層層不規則堆積。具有較大的表面積(500 ~ 1000m2 /克)。有很強的吸附能力， 能在它的表面上吸附氣體，液體或膠態固體。對于氣、液的吸附可接近于活性炭本身的質量的。
其吸附作用是具有選擇性，非極性物質比極性物質更易于吸附。在同一系列物質中，沸點越高的物質越容易被吸附，, 壓越大、溫度越低，濃度越高，吸附量越大，反之，減壓、升溫有利氣體的解吸?；钚蕴砍Ｓ糜跉怏w的吸附、分離和提 純、溶劑的回收、糖液、油脂、甘油、藥物的脫色劑，飲用水或冰箱的除臭劑，防毒面具的濾毒劑，還可用作催化劑或 金屬鹽催化劑的截體。噴漆工藝廣泛應用于機械、電氣設備、家電、汽車、船舶、家具等行業。噴漆原料(涂料)由不揮發份和揮發份組成，不揮發份包括成膜物質和輔助成膜物質，揮發份指溶劑和稀釋劑。噴漆廢氣中的有機氣體來自溶劑和稀釋劑的揮發，有 機溶劑不會隨油漆附著在噴漆物的表面，在噴漆和固化過程中，將全部釋放形成有機廢氣。噴漆廢氣中漆霧顆粒微小、粘度大,易粘附物質表面，凈化有機廢氣前必須去除漆霧。傳統的漆霧去除方法一般采用水洗式噴漆室，該方法凈化效率低，無法達到處理要求。通過實驗及工程實踐表明，霧化洗滌加超細過濾工藝去除漆霧效果顯著，效率高達98%以上。 剩余的少量尾氣如再加上活性碳吸附工藝，那就可以完全達到國家排放標準。

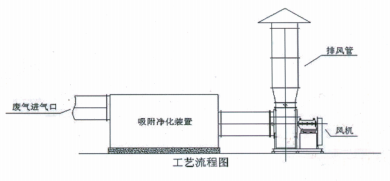

系統工作原理及工藝流程

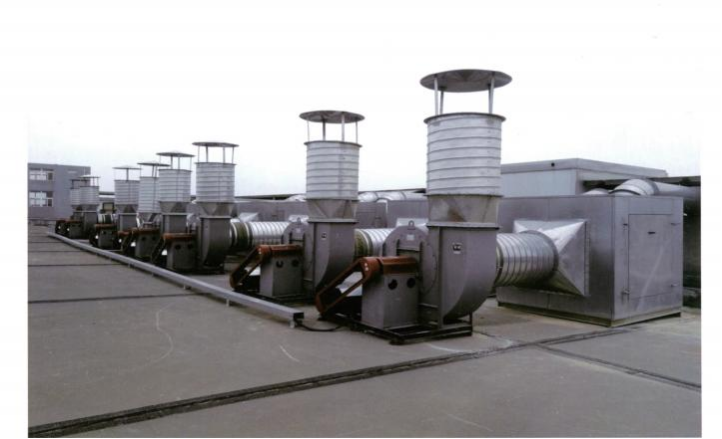

噴漆廢氣產生于工件涂裝的噴漆工作臺，高壓空氣噴射出的油漆大部分留在工件上，其它的隨著廢氣帶出，形成漆 霧粉塵。這些粉塵含量不高，粒徑較小，絕大部分在10 μ m以下，箱體外部的漆霧在風機的吸力下進入漆霧凈化處理 箱，氣液分離器進行氣水分離，分離后向箱內行走，在行走的過程中，遇到多級過濾板，漆霧與過濾板進行完全飽和 接觸，顆粒狀塵霧被過濾板吸附，余下的干凈尾氣通過網狀過濾器過濾后，再進入活性碳吸附凈化箱，活性碳凈化箱 是利用高效吸附材料—活性碳吸附有機氣體能力強的優點來凈化空氣的?；钚蕴純艋浞诌M(jìn)風、活性碳過濾段和出風 段組成，有機廢氣從進風口進入箱體，凈化后的達標尾氣在通風機吸力下排向大氣。
第一道過濾: V型紙質干式過濾器(防火型)
去除空氣中的漆霧及水簾帶來的水分
V型過濾紙的特點:油漆過濾紙采用進口瑞士牛皮紙，褶皺的結構，有效吸收超范圍的過噴涂，強制過濾氣流多次改 變方向流動，空氣中的漆霧顆粒粘附在濾紙上，不會隨氣流帶走，防火V型紙質過濾器采用防火紙質過濾材料，油漆 吸附能力強，良好連續的氣流穩定性，氣流通暢，從而保證更好的噴涂條件和更好的表面品質控制，噴涂品質更高。 運行成本低，更長使用壽命，易操作，安裝方便，可環?；厥?。
第二道活性炭及第三道:氣體由風機提供動 力，正壓或負壓進入箱體，由于活性炭固體表 面上存在著未平衡和未飽和的分子引力或化學 健力，因此當此固體表面與氣體接觸時，就能 吸引氣體分子，使其濃聚并保持在固體表面， 污染物質從而被吸附，廢氣經過濾器后，進入 設備排塵系統，凈化氣體高空達標排放。
